带灯防水按键开关

深圳轻触开关厂家英尚微电子介绍具有防水功能的带灯防水按键开关。同时可提供样品测试以及产品解决方案。了解更多详细资料https://www.ramsun-switch.cn/

现有技术中，带LED开关主要包括基座、位于基座顶部凹腔内的按键、设置于按键内的LED 发光二极管，以及自基座底部引出的与控制单元电连接的端子，按键与基座凹腔构成滑动连接，按键底部设有顶针，基座的凹腔表面设有凸起的、与端子电连接的触点组件，触点组件包括在基座凹腔表面对角设置的两个第一触点及对应于按键底部顶针下方设于基座凹腔内的第二触点，基座凹腔表面与按键底部之间设有拱形簧片，簧片的两端分别与两边的第一触点接触，簧片中部在初始状态对抵于按键底部的顶针上。工作时，当按动开关，按键在基座凹腔内向下滑移，此时按键底部的顶针压迫簧片中部拱形面下沉，与其下方的第二触点接触，从而使第一触点与第二触点之间通过簧片连通，此时开关导通；而当松开开关后，簧片在弹力作用下复位，按键上弹，簧片中部与第二触点分离，开关断开。


上述结构的带LED 灯的开关中，按键与基座凹腔滑动配合，因而在按键侧壁与基座凹腔的侧壁之间必然存在间隙，使得凹腔表面的触点组件与外界相通，因此，当这种结构的带灯轻触开关应用于潮湿的环境中、或者应用于和水接触的电器如洗衣机时，空气中的水汽或者水滴会顺着侧壁间隙进入凹腔，接触到触点组件，使其发生锈蚀，影响触点之间的连接，导致产生接触不良或产生电火花等现象，也可能造成触点间的短接。因此这种带灯开关，在一些使用要求较高的场合，如在一些家电，如洗衣机、微波炉、豆浆机等使用场合，很容易进灰进水引起开关失效，导致整个产品不能使用，达不到实际使用效果，或者影响使用寿命。

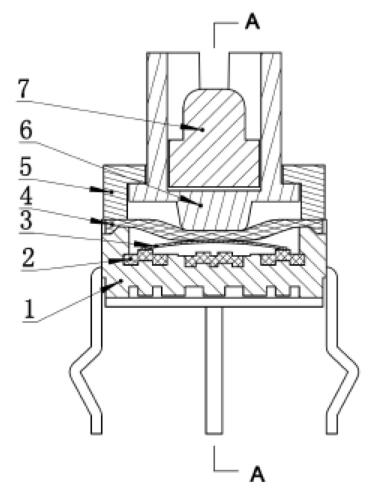

带灯防水按键开关，其特征在于：上盖通过均匀分布在其底部的铆接柱和基座上表面铆接固定。按钮可用非透明材料制成。发光二极管的两个引脚与基座的端子脚一起焊接固定在PCB 板上。

防水带灯开关是一种具有高防水性能的带灯开关，经测试，防护等级达到IP67，（IP6X: 产品抽负压，放置沙尘箱中，开盖检查，属尘密，不能有灰尘进入判定为符合标准要求；IPX7 ：短时间浸水，浸入规定压力的水中经规定的时间后外壳浸水量不至于达到有害程度, 放置于一个潜水箱中，一般深度1 米，试验时间为30min）；甚至可以达到更高的性能（常温，水深10cm，96 小时以上浸水试验，测试全部通过），远超过现有同类产品。


本文关键词：带灯防水按键开关  按键开关
