轻触开关电路原理

日常生活中常见的轻触开关主要是由嵌件、基座、弹片、按钮、盖板组成其中防水类轻触开关在弹片上加一层聚酰亚胺薄膜所组成的，轻触开关有接触电阻荷小、精确的操作力误差、规格多样化等方面的优势，在电子设备及白色家电等方面得到广泛的应用。因为轻触开关对环境的条件（施压力小于2倍的弹力/环境温湿度条件以及电气性能）大型设备及高负荷的按钮都使用导电橡胶或锅仔开关五金弹片直接来代替，比如医疗器材、电视机遥控器等。 那么关于轻触开关电路原理是怎样的呢？下面由英尚微轻触开关厂家介绍.

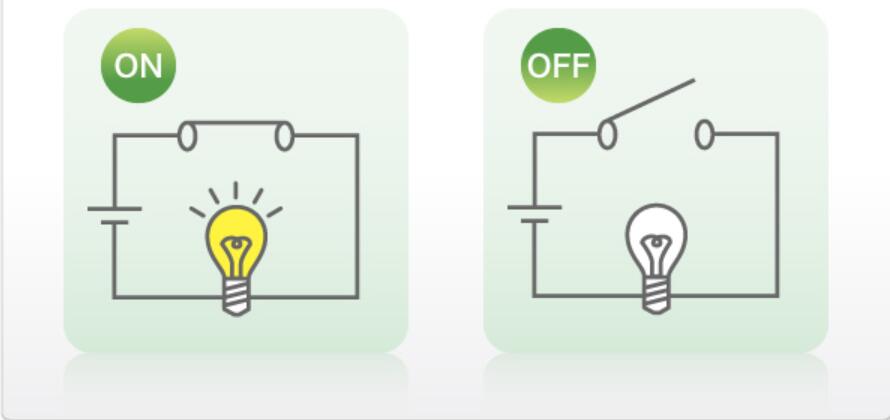

基本的轻触式电子开关电路的原理，简单来讲就是：


轻触开关电路的种类

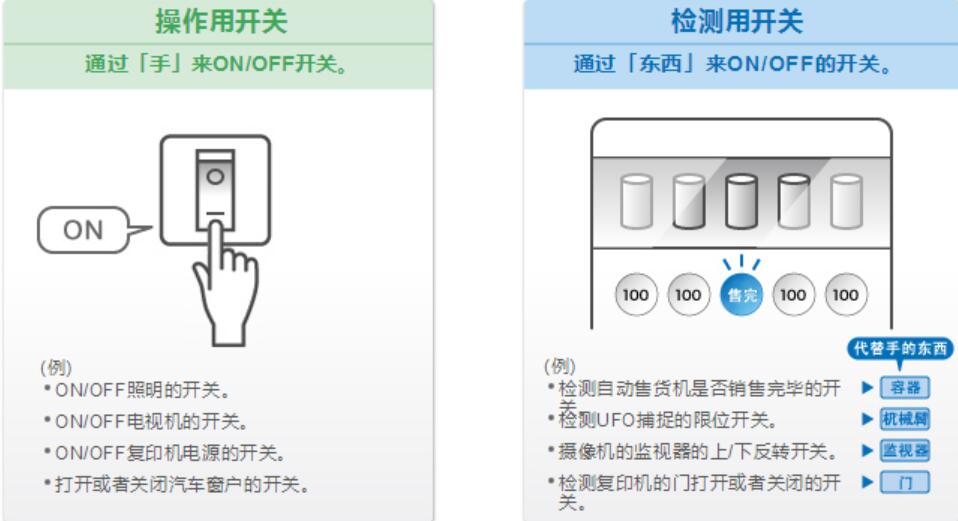

电子开关中大致可分为两类：

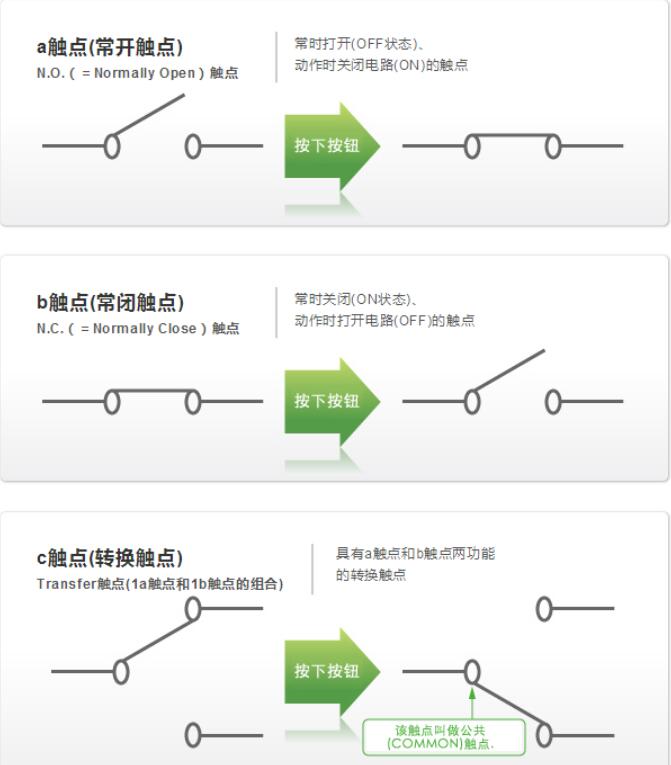

基本的轻触开关电路构成


轻触开关电路负载的种类

1.电阻负载
电阻负载是指仅电阻负载时的功率因数(cosφ =1)。开关的额定标记表示使用交流时的电流容量。

2.直流负载
直流负载的情况下，不同于交流，由于电流方向恒定，因此同一电压的情况下，电弧的持续时间更长。

3.白炽灯负载
使灯点亮时，将开关置ON后，由于瞬间流过的冲击电流是通常电流的10～15倍，因此可能会发生触点的粘连，选择开关时请考虑到该过渡电流。

4.感性负载

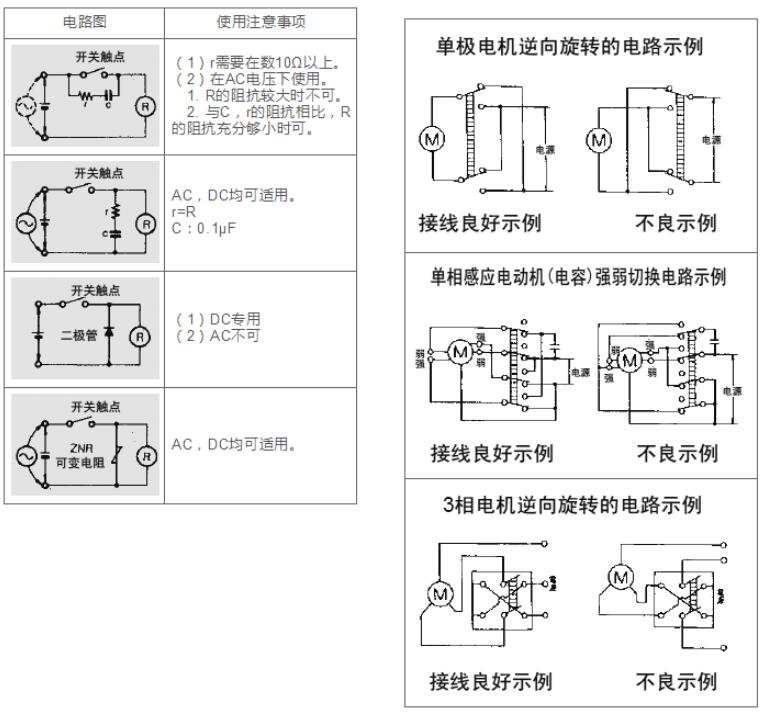

感性负载(继电器、螺线管、蜂鸣器等)的情况下，会产生逆起电势所引起的电弧，可能会引发触点故障，因此建议插入适当的火花消除电路(参照下图)。


5.电机负载

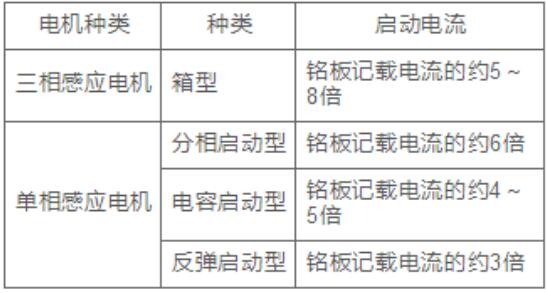

电机在启动时，流过的启动电流是通常电流的3～8倍，因此可能会发生触点的粘连。因电机种类而异，但是流过的电流是公称电流的数倍，因此选择开关时请参考下表所示的值。另外，使电机逆向旋转时，需要考虑到使用ON-OFF-ON开关时应避免产生相乘电流(启动电流+逆起电流)。


旋转过程中使其逆向旋转的情况下，流过的电流是启动电流的约2倍。另外，用于会发生过渡现象的负载时，如电机逆向旋转操作、或者异极切换等，因时滞的影响，切换时的极间可能会发生电弧短路(电路短路)。使用时敬请注意。

6.电容负载
水银灯、荧光灯及电容电路的电容负载的情况下，开关ON时，会流过非常大的冲击电流，因此请使用实际负载测量其过渡值，确认是否在未超过额定电流的范围内进行使用，利用实际负载确认后再进行使用。
