按钮开关组成结构图解

按钮开关是一种按下即动作，释放即复位的用来接通和分断小电流电路的电器。一般用于交直流电压440V以下，电流小于5A的控制电路中，一般不直接操纵主电路，也可以用于互联电路中。按钮开关的结构种类很多，可分为普通揿钮式、蘑菇头式、自锁式、自复位式、旋柄式、带指示灯式、带灯符号式及钥匙式等，有单钮、双钮、i钮及不同组合形式。一般是采用积水式结构，由按钮帽、复位弹簧、静触头、动触头和外壳等组成，通常做成复合式，有一对常闭触头和常开触头，有的产品可通过多个元件的串联增加触头对数。还有一种自持式按钮，按下后即可自动保持闭合位置，断电后才能打开。该篇文章按钮开关厂家英尚微电子主要讲解按钮开关组成结构图。

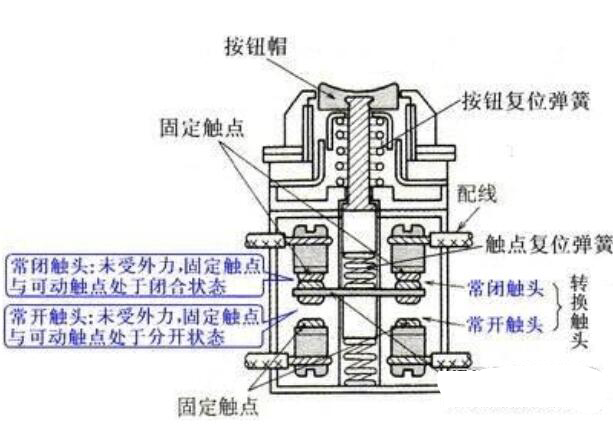

按钮开关的结构:由按钮帽、复位弹簧、固定触点、可动触点、外壳和支柱连杆等组成。主要分类如下：

1、常开(动合)按钮开关，未按下时，触头是断开的，按下时触头闭合接通;当松开后，按钮开关在复位弹簧的作用下复位断开。在控制电路中，常开按钮常用来启动电动机，也称启动按钮。

2、常闭触头(动断触头):是指原始状态时(电器未受外力或线圈未通电)，固定触点与可动触
点处于闭合状态的触头。

3、常闭(动断)按钮开关与常开按钮开关相反，末按下时，触头是闭合的，按下时触头断开;当手松开后，按钮开关在复位弹簧的作用下复位闭合。常闭按钮常用于控制电动机停车，也称自复位按钮。

4、常开触头(动合触头):是指原始状态时(电器未受外力或线圈未通电)，固定触点与可动触
点处于分开状态的触头。

5、复合按钮开关:将常开与常闭按钮开关组合为一体的按钮开关，即具有常闭触头和常开触头。未按下时，常闭触头是闭合的，常开触头是断开的。按下按钮时，常闭触头首先断开，常开触头后闭合，可认为是自锁型按钮;当松开后，按钮开关在复位弹簧的作用下，首先将常开触头断开，继而将常闭触头闭合。复合按钮用于联锁控制电路中。

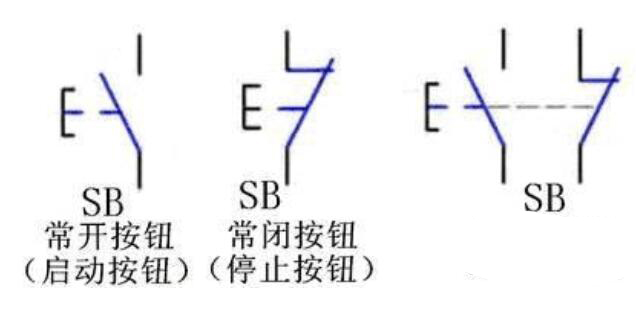

P.S图片中出现的SB为按钮开关的英文缩写(一般也做pushbutton)按钮详细结构如下:



当然这只是最普通的按钮开关(也称平钮)的结构示意图，至于更复杂的带灯按钮，急停按钮开关等，是在此基础上进行的改造与处理，当然其本质还是触点的接通与闭合。


本文关键词：按钮开关
