适合用于汽车电器控制的翘板开关

本篇文章电子开关厂家英尚微电子要介绍的是一种用于汽车电器控制的翘板开关，属于汽车电器控制技术领域。目前使用的汽车电器用翘板开关，采用的是固定式摆块组件，滑动摩擦式结构，在工作过程中摩擦和损耗较大，导致产品的工作寿命低。为了克服现有汽车电器用翘板开关产品工作寿命低的不足，提供的是一种采用滑轮式单、双轮式摆块组件的翘板开关。

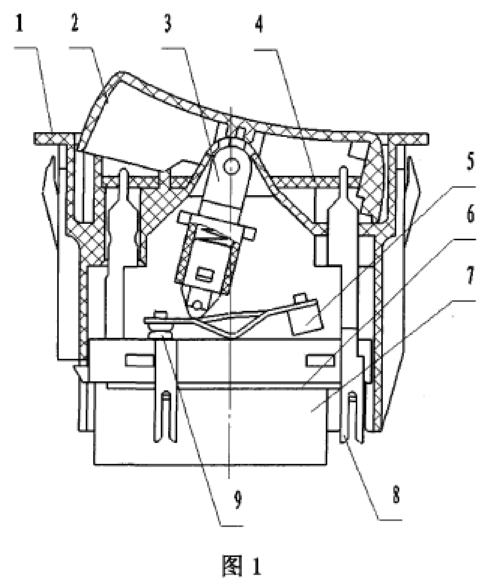

本发明解决其技术问题所采用的技术方案是:该翘板开关包括端座、端座装在外壳内;定触点部件、插脚安装在端座上;焊接框采用卡槽式装入端座内;动片组件装在定触点部件上;线路板组件安装在外壳内的定位台上;按钮组件安装在线路板组件上，与摆块组件、外壳连接;摆块组件上部以钩扣方式与外壳连接，摆块组件下部与动片组件上的动片接触。

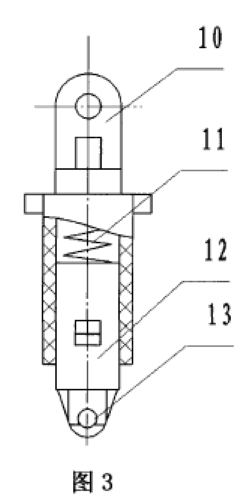

摆块组件由摆块、滑轮体、滑轮和弹簧组成，滑轮装入滑轮体卡箍连接，弹簧装入滑轮体，将已装弹簧、滑轮的滑轮体卡入摆块中。摆块组件下部的滑轮体为1-2个。

该翘板开关为滑轮式单、双轮式摆块组件，采用滚动摩擦，在工作过程中减少了摩擦和损耗，大大提高了产品的工作寿命。

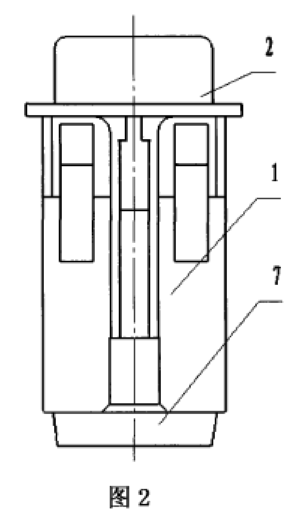

附图说明
下面结合附图和实施例对本实用新型进一步说明。
