按钮开关结构图

　　按钮开关是利用按钮推动传动机构，使动触点与静触点按通或断开并实现电路转换的开关，它结构简单且用途广泛。按钮开关根据结构可分为:普通按钮式，蘑菇头式，自复位式，自锁式，旋柄式，带指示灯式，带灯符号式，钥匙式等。

　　按钮开关一般是由按钮帽、复位弹簧、桥式动触头、常闭静触头、常开静触头、支柱连杆、外壳等部分组成的。按钮开关在许多的电路中都会使用到。按钮通常用来接通和断开控制电路（其中电流很小），从而控制电动机或其他电气设备的运行。常用的按钮有LA等系列。

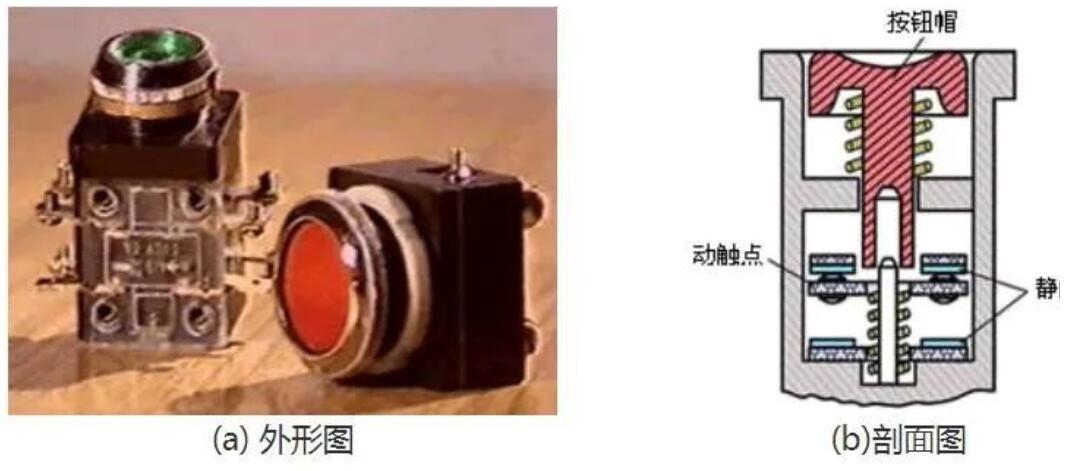

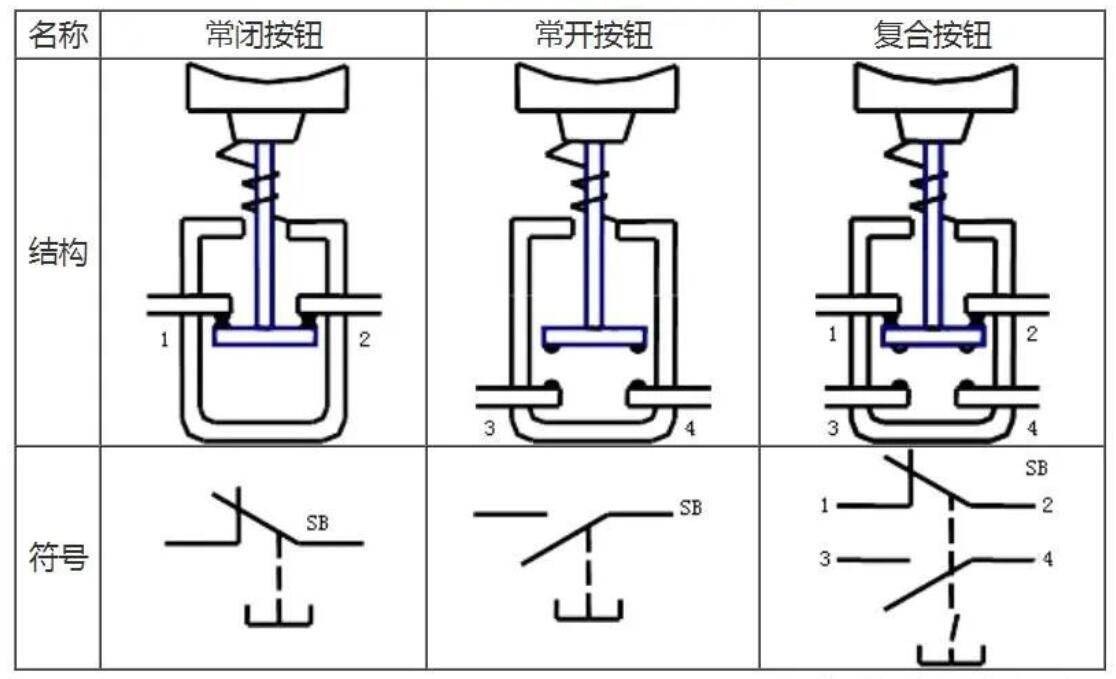

　　图1所示的是一种按钮的外形与剖面图。按钮的符号如表1所示。对于复合按钮，将按钮帽按下时，下面一对原来断开的静触点被动触点接通，以接通某一控制电路；而上面一对静触点则被断开，以断开另一控制电路。可以简单总结起动作过程：按下先断“1”“2”后合“3”“4”，松开先断“3”“4”后合“1”“2”。

原来就接通的触点，称为动断触点或常闭触点；原来就断开的触点，称为动合触点或常开触点。
